Branchement remorque et câblage prennent une place primordiale dans la sécurité routière, surtout lorsque l’équipement doit s’adapter à des normes strictes tout en restant accessible aux amateurs de mécanique. Entre la prise remorque 7 broches, standard européen depuis plusieurs décennies, et le faisceau plus simple à 5 fils utilisé sur les remorques légères, la confusion règne souvent. Pourtant, le respect du code couleur fils remorque et la méthode de connexion prise remorque sont des clés pour garantir une installation fiable et durable. Le défi réside dans l’équilibre entre simplicité d’usage et conformité aux exigences réglementaires, notamment face aux véhicules modernes avec multiplexage électronique qui complexifient le branchement. Ce panorama technique s’appuie sur la norme ISO 1724 mais réclame une vigilance renforcée pour éviter panne et désagrément sur la route.
En 2026, le savoir-faire lié au schéma prise remorque 5 fils devient essentiel, tout comme la maîtrise d’outils spécifiques comme le multimètre. L’installation électrique remorque ne se limite plus à un simple jeu de couleurs ; il s’agit de comprendre les fonctions (clignotants, stop, feux de position), la nature des fils (masse, alimentation), et d’adapter les branchements à la configuration de la remorque et du véhicule. Avec un bon schéma câblage remorque 5 fils, il est possible d’assurer une connexion sans faille, même quand les repères traditionnels sont brouillés par des bricolages antérieurs ou des réparations précipitées. Ce guide propose un éclairage pratique pour s’orienter dans l’univers parfois obscur de la prise remorque, sans sacrifier la sécurité ni la conformité.

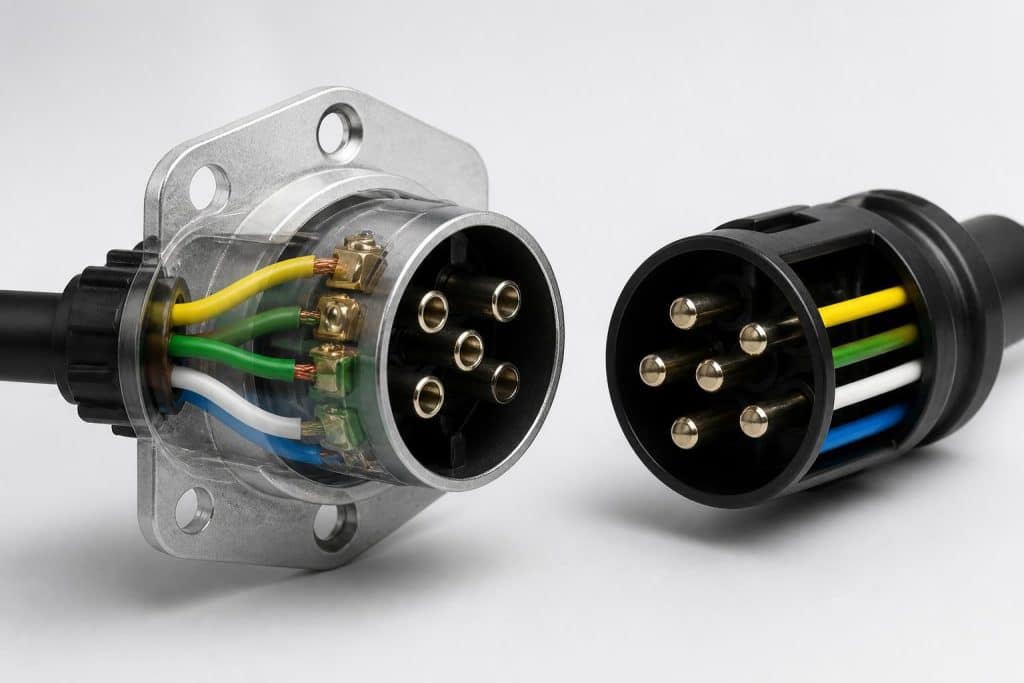

Branchement prise remorque 5 fils sur 7 broches : comprendre la compatibilité et le code couleur
Le branchement remorque sur une prise 7 broches avec un faisceau 5 fils repose sur une logique simple : la prise 7 broches inclut toutes les fonctions possibles, mais une remorque basique utilise seulement les 5 fonctions indispensables. Cela concerne notamment les clignotants, feux de position, feux stop et la masse. Par conséquent, deux broches restent non utilisées, notamment celles pour les feux antibrouillard ou une position secondaire. Ce compromis est pratique, facile à mettre en œuvre, et surtout économique.
Le respect du code couleur fils remorque est une étape décisive. Officiellement, les couleurs associées aux broches sont : jaune pour clignotant gauche, vert pour clignotant droit, marron pour feux de position, rouge pour feux stop et blanc pour la masse. Sur le terrain, ces couleurs peuvent varier ou avoir été modifiées, surtout sur des véhicules d’occasion ou des installations bricolées. D’où l’importance de ne pas s’y fier aveuglément et de vérifier la continuité au multimètre.
Correspondance précise entre fils et broches : clé d’un câblage fiable
Pour garantir une installation sans faille, chaque fil doit être identifié précisément et raccordé à sa broche correspondant aux fonctions principales :
- Fil blanc → Broche 3 (Masse) : connexion incontournable pour un retour de courant fiable.
- Fil jaune → Broche 1 (Clignotant gauche) : vérifiez son activation et respectez la polarité.
- Fil vert → Broche 4 (Clignotant droit) : évitez la confusion avec le jaune pour ne pas voir les clignotants inversés.
- Fil marron → Broche 5 ou 7 (Feux de position) : selon la configuration de la remorque, souvent broche 5.
- Fil rouge → Broche 6 (Feux stop) : sécurité active prioritaire.
Cette correspondance permet d’éviter les erreurs classiques, comme les feux qui ne s’allument pas ou fonctionnent mal, et évite les faux contacts embarrassants sur la route.
Méthode efficace pour le branchement prise remorque 5 fils sur 7 broches
Adopter une méthode rigoureuse est indispensable. Le matériel doit inclure pince à dénuder, tournevis isolés, multimètre, ruban isolant et graisse diélectrique. La clé de voute du montage électrique remorque reste une bonne connexion de masse, condition sine qua non du bon fonctionnement des autres circuits.
La procédure détaillée comprend :
- Couper l’alimentation du véhicule pour éviter tout court-circuit ou choc électrique.
- Préparer les fils en les dénudant proprement sur 8 à 10 mm, nettoyer contacts et enlever l’oxydation éventuelle.
- Connecter en priorité la masse (fil blanc, broche 3) et appliquer de la graisse diélectrique pour prévenir la corrosion.
- Brancher les clignotants jaune et vert respectivement sur les broches 1 et 4 selon le code couleur.
- Raccorder feux de position et stop en fil marron et rouge, veiller à l’étanchéité et au bon serrage.
- Tester la continuité et la tension sur chaque fil avec un multimètre, sous différentes commandes au tableau de bord.
- Protéger et fixer la connexion avec une gaine thermo-rétractable et un serre-câble pour éviter vibrage et usure prématurée.
Précautions essentielles pour une connexion remorque voiture durable
Nombre de pannes liées au câblage remorque proviennent d’une connexion de masse défaillante, souvent négligée. Un serrage insuffisant, une cosse oxydée ou un fil trop fin peuvent entraîner des dysfonctionnements tels que clignotants simultanés ou feux vacillants. L’application d’un spray contact ainsi qu’une soudure ou un sertissage soigné assurent une stabilité dans le temps.
Sur les voitures modernes multiplexées, il est fortement recommandé d’utiliser un boîtier de servitude remorque, qui sécurise la communication avec l’électronique du véhicule et évite les défauts électroniques et alertes au tableau de bord, souvent source d’erreurs et d’inquiétude pour le conducteur.
Comparatif des solutions courantes pour branchement prise remorque 7 broches
| Solution | Coût estimé | Difficulté | Avantages | Inconvénients | Public cible |
|---|---|---|---|---|---|
| Branchement direct simple (sans boîtier) | 15–40 € | Faible à moyenne | Rapide, peu coûteux, adapté aux véhicules anciens | Incompatible multiplexage, risques pour véhicules modernes | Bricoleurs expérimentés, véhicules plus anciens |
| Branchement avec boîtier de servitude remorque | 120–400 € | Moyenne à élevée | Protège l’électronique, compatible à 100 % avec multiplexage | Coût plus élevé, parfois reprogrammation nécessaire | Véhicules modernes multiplexés, usage professionnel |
| Installation en centre auto/concession | 180–600 € | Faible (service complet) | Garantie, conformité, SAV assuré | Coût élevé, dépendance au prestataire | Utilisateurs non bricoleurs, véhicules sous garantie |
| Montage DIY + contrôle professionnel | 25–100 € + 50–80 € contrôle | Moyenne | Economique et sécurisant | Nécessite deux interventions | Bricoleurs prudents, petit budget |
Récapitulatif rapide du schéma simple remorque 5 fils sur 7 broches
Pour simplifier, le système 5 fils sur une prise 7 broches s’utilise ainsi :
- Blanc → Broche 3 : masse, connexion prioritaire.
- Jaune → Broche 1 : clignotant gauche.
- Vert → Broche 4 : clignotant droit.
- Marron → Broche 5 ou 7 : feux de position.
- Rouge → Broche 6 : feux stop.
Ce schéma prise remorque est une base solide, facile à retenir et qui respecte la norme ISO 1724 tout en s’adaptant à la majorité des cas rencontrés sur la route.
Pour aller plus loin sur le thème de l’électricité embarquée et des véhicules utilitaires contemporains, il est aussi judicieux de s’intéresser à la remorque voiture électrique qui intègre des batteries et un câblage spécifique, ou à la prise remorque 7 broches dans son ensemble, pour maîtriser parfaitement les différents standards et techniques d’assemblage.
Est-il possible de brancher un faisceau 5 fils sur une prise remorque 7 broches ?
Oui, c’est une pratique courante pour les remorques simples. Le faisceau 5 fils couvre les fonctions essentielles et s’adapte parfaitement à la prise 7 broches en laissant deux broches non utilisées.
Faut-il un boîtier de servitude remorque sur les véhicules modernes multiplexés ?
Pour éviter les conflits électroniques avec les calculateurs du véhicule, l’usage d’un boîtier de servitude est fortement recommandé. Il protège l’électronique et assure un fonctionnement sans erreur.
Comment vérifier le bon branchement prise remorque ?
Il est indispensable de tester chaque circuit au multimètre ou lampe témoin, vérifier la continuité, la polarité, la présence des 12V et faire des essais en conditions réelles avant de partir.
Que faire en cas de clignotants inversés ?
Un échange entre les fils jaune (clignotant gauche) et vert (clignotant droit) est la cause la plus fréquente. Il suffit de couper l’alimentation et d’intervertir les connexions sur les broches 1 et 4.
Quel entretien pour prolonger la durée de vie du branchement ?
Un nettoyage annuel, resserrage des connexions, traitement antioxydant et vérification de l’isolation protègent l’installation et évitent les pannes souvent causées par l’humidité ou la corrosion.
